복합샌드위치패널 구조 및 원리

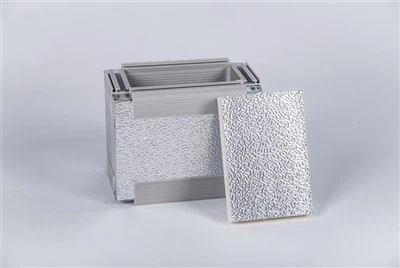

샌드위치 구조

이는 두 겹의 견고한 표면 시트(알루미늄 호일, 아연도금 강판 또는 시멘트 유리 섬유 천으로 강화된 복합 재료 등)와 그 사이에 경량 코어 소재(예: 폴리우레탄 폼 또는 페놀 폼)가 삽입되어 구성됩니다. 페이스 시트는 굽힘 응력을 견디는 반면, 코어 재료는 전단력을 전달하고 두 페이스 시트 사이의 간격을 유지합니다.

핵심 재료 유형

일반적인 핵심 재료에는 일반적으로 밀도가 40~53kg/m3이고 두께가 10~80mm인 폴리머 폼(예: PVC 및 페놀 폼)이 포함됩니다.

기존 재료와 비교하여 복합 샌드위치 패널의 핵심 장점은 다음과 같습니다.​

가벼우면서도 높은-강도​

코어 소재는 밀도가 매우 낮아 동일한 두께의 견고한 금속 패널보다 패널이 50%-80% 더 가볍습니다. 전면 시트와 코어 소재의 조합으로 뒷받침되는 패널의 강성과 압축 강도는 단일 소재를 능가합니다. 예를 들어, 항공우주 응용 분야에 사용되는 "탄소 섬유 + 알루미늄 허니컴 코어"는 중량 감소와 고강도 요구 사항의 균형을 유지합니다.​

우수한 단열성​

코어 재료(예: 폼 및 섬유{0}} 기반 유형)는 열 전도성이 낮습니다(PU 폼은 0.025W/(m·K)만큼 낮을 수 있음). 에너지 효율이 높은 건물,{3}}콜드체인 트럭 칸막이, 냉장 보관 창고에 적합하여 에너지 소비를 크게 줄입니다.​

우수한 방음 및 진동 감쇠

코어 소재는 음파를 흡수하고 다층 구조는 진동 전달을 차단합니다.- 예를 들어, 건물 내부 칸막이에 사용되는 "아연 도금 강판 + 암면 코어"는 40dB 이상의 공기 전달 차음 수준을 달성하여 주거 및 사무실의 요구 사항을 충족합니다.​

손쉬운 맞춤화와 빠른 구축​

"페이스 시트 + 코어 재료" 조합은 유연하게 일치할 수 있습니다(예: 내화성 시나리오의 경우 페놀 코어 + 스테인리스강-; 장식 시나리오의 경우 FRP + EPS). 패널은 공장에서 조립식으로 제작되며(예: 건축 패널의 일반적인 너비는 1.2m) 현장 조립만 필요하며{10}}시공 효율성은 기존 석조 벽보다 3~5배 더 높습니다.​

내후성 및 내구성​

표면 시트 코팅(컬러 코팅, -부식 방지 코팅)은 산, 알칼리 및 자외선에 저항합니다. 개질된 심재(난연-PU, 방수 암면)는 습기, 곰팡이 및 노화를 방지합니다. 예를 들어, 옥외 광고판에 사용되는 "FRP + EPS 코어"는-바람, 태양 및 비에 대한 장기간 노출을 견뎌냅니다.

복합 샌드위치 패널



핵심 요구 사항을 명확히 하고 성과를 먼저 파악​

옥외 건물 지붕: "단열 + 내화성 + 내후성"을 우선시합니다(암면 코어 + 컬러-코팅 강판 선택, 암면은 클래스 A 화재 성능에 도달해야 함).​

콜드체인 트럭 구획: "고절연 + 경량"에 중점을 둡니다(PU 폼 코어 + 알루미늄 합금 페이스 시트 선택, 열전도율 < 0.03 W/(m·K)).​

층간 접착 품질 확인​

전면 시트와 코어 사이의 박리 강도가 핵심입니다(예: 건축 패널은 0.15 MPa 이상이 필요함). 접착력이 좋지 않으면 "층간 박리" 및 패널 고장이 발생합니다. 제조업체에 박리 강도 테스트 보고서를 요청하거나 -현장 샘플링 테스트를 수행합니다.​

화재 및 안전 성능 강조​

화재 등급 요구 사항은 시나리오에 따라 다릅니다.

건물 대피 경로, 주방: 클래스 A 방화 등급 패널(예: 페놀 코어, EPS 코어는 연소 시 독성 가스를 방출하므로 금지됨)을 사용합니다.​

혼잡하지 않은 실외 공간-(예: 창고 외부): 클래스 B1 내화-코어(예: 난연성 PU)가 허용됩니다.​

설치 및 유지 관리 비용 요소​

설치: 밀봉을 보장합니다(예: 빗물 누출 및 코어 곰팡이를 방지하기 위해 조인트를 밀봉제로 채움).​

유지 관리: 금속 패널 코팅이 벗겨졌는지 정기적으로 확인하십시오(녹 방지). 날카로운 물체를 FRP 패널에 가까이 두지 마십시오(내후성을 보호하기 위해).​

습기가 있는 코어(예: 물-흡수된 암면)는 단열 성능이 떨어지므로 즉시 교체하거나 수리하십시오.​

복합샌드위치패널 인증





화재 안전, 열 전도성 및 물리적 성능

BS 476 파트 6&7

ASNZS1530.3

열전도율

압축 강도

CFC HCFC 무료
